فلوٹنگ آف شور ونڈ ٹربائنز کے لیے پلیٹ فارم

ایل ڈبلیو وائی اسٹیل سٹرکچر سے سمندر کے کنارے چلنے والی ونڈ ٹربائنز کے لیے اعلیٰ معیار کے پلیٹ فارمز مضبوط، سمندری درجے کے اسٹیل کے ساختی حل ہیں جو کھلے سمندر کے سخت آپریشنل ماحول کے لیے تیار کیے گئے ہیں۔ اعلی طاقت کے سنکنرن مزاحم اسٹیل اور بہتر ہائیڈرو ڈائنامک ساختی ڈیزائن کے ساتھ بنایا گیا، پلیٹ فارم پیچیدہ سمندری حالات میں بہترین استحکام، ہوا اور لہروں کے خلاف مزاحمت اور تھکاوٹ کے خلاف کارکردگی فراہم کرتے ہیں۔

زنگ مخالف، سنکنرن مخالف اور زلزلے سے کمک کرنے والی ٹیکنالوجیز کو یکجا کرتے ہوئے، ہمارے آف شور ونڈ پلیٹ فارم تیرتی ہوئی ونڈ ٹربائنز کے مستحکم طویل مدتی آپریشن کی حمایت کرتے ہیں، مؤثر طریقے سے سمندری کرنٹ کے اثرات، تیز ہوا کی کمپن اور سمندری پانی کے کٹاؤ کے خلاف مزاحمت کرتے ہیں۔ غیر ملکی قابل تجدید توانائی کے منصوبوں کے لیے تیار کردہ، یہ فیکٹری براہ راست سٹیل پلیٹ فارمز اعلی ساختی حفاظت، طویل سروس کی زندگی اور حسب ضرورت ساختی خصوصیات، سخت بین الاقوامی میرین انجینئرنگ اور آف شور ونڈ پاور تعمیراتی معیارات پر پورا اترتے ہیں۔

مصنوعات کی وضاحتیں

سمندری ماحول کے چیلنجز

سالٹ سپرے سنکنرن

آف شور زونز میں ماحولیاتی نمک کے بوجھ کو C5-M کی درجہ بندی کی جاتی ہے، جو ISO 9223 میں سب سے شدید سنکنرن زمرہ ہے۔ فلوٹنگ آف شور ونڈ ٹربائنز کے پلیٹ فارمز کو شروع سے ہی پرتوں والے تحفظ کی ضرورت ہوتی ہے۔

لہر اور تھکاوٹ لوڈنگ

تیرتے ڈھانچے کبھی حرکت کرنا بند نہیں کرتے۔ لہروں، ہوا، اور ٹربائن آپریشن سے سائیکلک بوجھ تھکاوٹ کا دباؤ پیدا کرتے ہیں جو ویلڈ کے معیار اور تفصیلی ڈیزائن کا مطالبہ عمارت کے معیار سے کہیں زیادہ کرتے ہیں۔

رسائی اور دیکھ بھال کی پابندیاں

20 کلومیٹر آف شور پلیٹ فارم کو دوبارہ پینٹ کرنا جہاز کے دنوں اور موسم کی کھڑکیوں میں ماپا جاتا ہے۔ کارخانے میں لگائے گئے سنکنرن تحفظ کو وہ تحفظ ہونا چاہیے جو برقرار رہے۔

مواد اور سنکنرن تحفظ

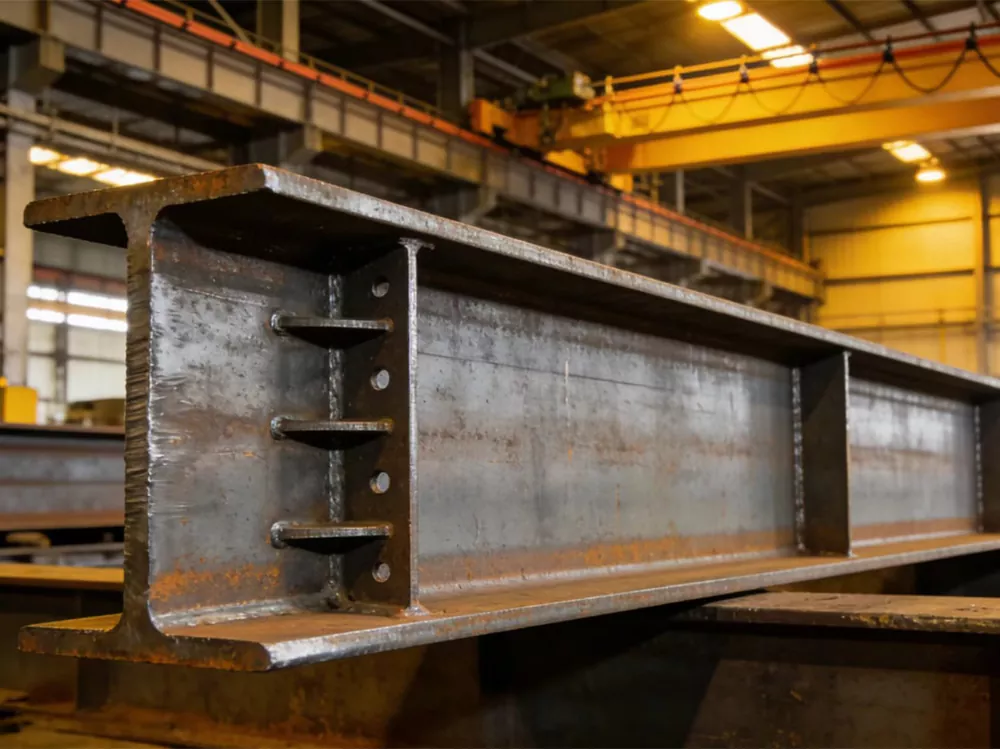

اسٹیل کے درجات

فلوٹنگ آف شور ونڈ ٹربائنز کے پلیٹ فارمز Q355B/Q355D, S355، یا اس کے مساوی میرین گریڈ کے ساختی اسٹیل سے بنائے گئے ہیں جن میں کم درجہ حرارت کی خدمت کے لیے مصدقہ اثر خصوصیات ہیں، پروجیکٹ کی تفصیلات کے مطابق۔

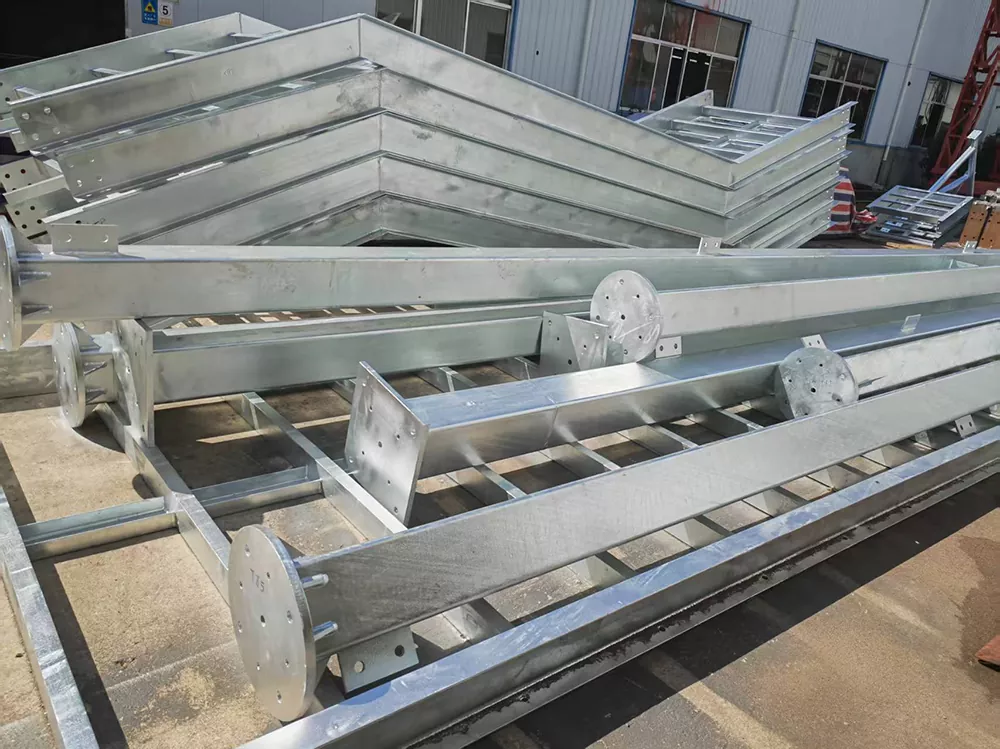

ہاٹ ڈِپ گالوانائزنگ

چھوٹے پلیٹ فارمز اور واک ویز 85 μm کی کم از کم زنک موٹائی کے ساتھ ISO 1461 کے مطابق ہاٹ ڈِپ گیلوانائزڈ ہیں، جو کئی دہائیوں تک سمندری ہوا میں دیکھ بھال سے پاک تحفظ فراہم کرتے ہیں۔

کوٹنگ سسٹمز

بڑے بنیادی ڈھانچے کو سمندری کوٹنگ سسٹم ملتا ہے: زنک سے بھرپور پرائمر، انٹرمیڈیٹ ایپوکسی، اور پولی یوریتھین یا پولی سلوکسین فنش، جو شاٹ بلاسٹنگ کے بعد ہوا کے بغیر سپرے کے ذریعے Sa 2.5 پر لگایا جاتا ہے۔

کیتھوڈک پروٹیکشن انٹرفیس

وہ اجزاء جو ڈوبے ہوئے ڈھانچے سے جڑتے ہیں قربانی کے انوڈس اور متاثر شدہ موجودہ نظاموں کے ساتھ مطابقت کے لیے تفصیلی ہیں، بشمول ویلڈ ایبل اینوڈس جہاں بیان کیا گیا ہے۔

فیبریکیشن اور ویلڈنگ کا معیار

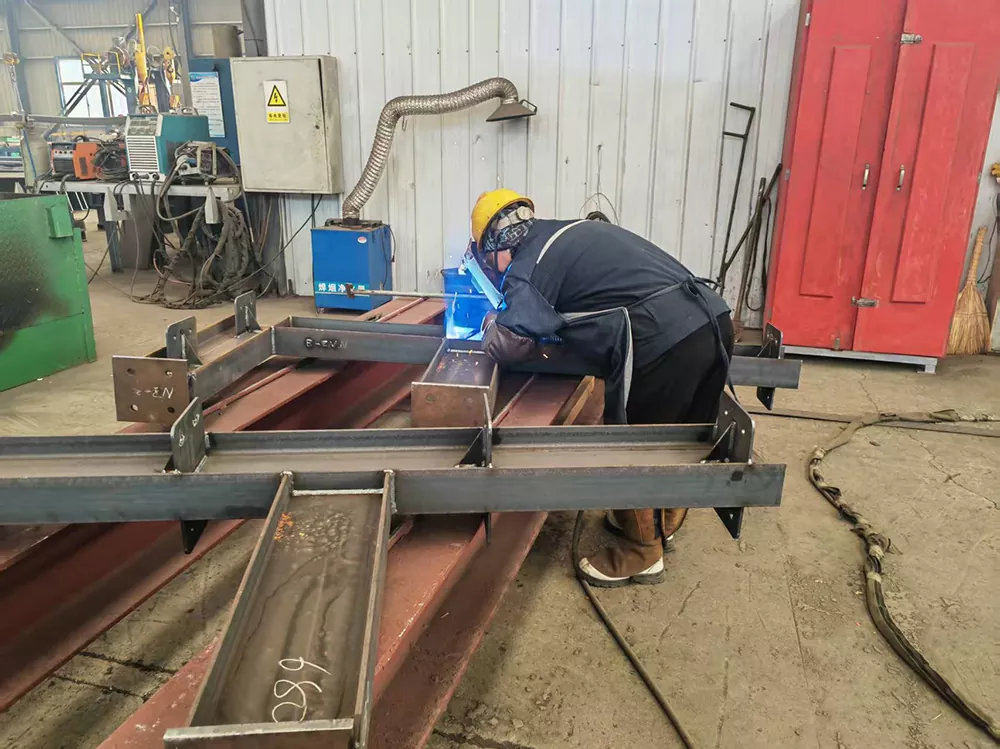

ویلڈنگ

تمام ویلڈز کو تصدیق شدہ ویلڈرز EN ISO 9606 یا AWS D1.1 پر عمل میں لاتے ہیں، پیداوار سے پہلے ویلڈ کے طریقہ کار کوالیفائی کیا جاتا ہے۔

غیر تباہ کن جانچ

پرائمری ممبروں میں بٹ ویلڈز کا 100% الٹراسونک یا ریڈیوگرافک معائنہ کیا جاتا ہے۔ فلیٹ ویلڈز مقناطیسی ذرہ ہیں جو کلائنٹ کے ساتھ متفقہ نمونے کی بنیاد پر چیک کیے جاتے ہیں۔

جہتی کنٹرول

فیبریکیشن جیگس اور چیک فکسچر اہم جہتیں رکھتے ہیں جیسے کہ بولٹ-گروپ اسپیسنگ اور فلینج فلیٹنس سخت رواداری کے اندر، اس لیے آف شور اسمبلی بغیر فیلڈ ری ورک کے اکٹھی ہو جاتی ہے۔

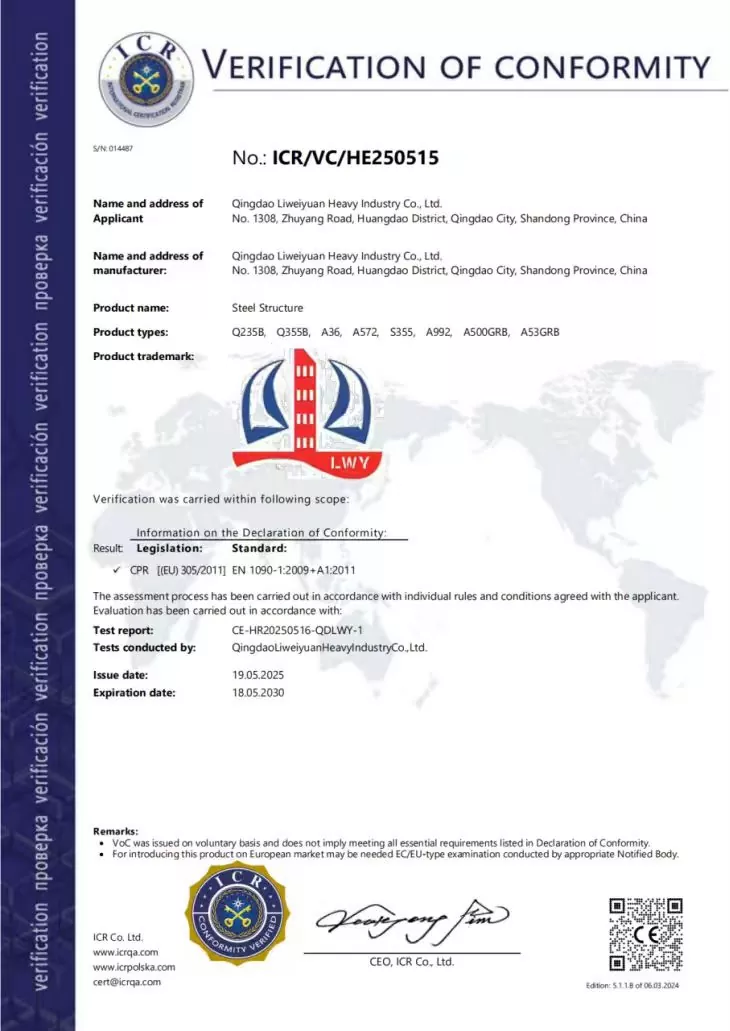

سرٹیفیکیشن اور معیار کے معیارات

درخواستیں

LWY اسٹیل کا ڈھانچہ تیرتی ہوئی سمندری ہوا کے ٹربائنز اور متعلقہ اجزاء کے لیے پلیٹ فارم تیار کرتا ہے:

1. ٹربائن سروس اور دیکھ بھال کے ڈیک

2. ٹاور اور فلوٹنگ ہل کے درمیان ٹرانزیشن پلیٹ فارم

3. پیدل چلنے کے راستوں، لینڈنگ، اور گارڈریل اسمبلیوں تک رسائی حاصل کریں۔

4. مورنگ اور کنٹرول سسٹم کے لیے آلات کی مدد کے فریم

5. ہیلیڈیک اور کرین پیڈسٹل سپورٹ ڈھانچے (درخواست پر)

اکثر پوچھے گئے سوالات

Q1: آپ فلوٹنگ آف شور ونڈ ٹربائنز کے پلیٹ فارمز کے لیے کون سے سٹیل گریڈ استعمال کرتے ہیں؟

A1: Q355B/Q355D, S355، یا A572 کے مساوی مصدقہ کم درجہ حرارت کے اثرات والے خصوصیات کے ساتھ، پروجیکٹ ڈیزائن کی بنیاد پر منتخب کیا گیا ہے۔ ہر پلیٹ اور سیکشن کے لیے میٹریل سرٹیفکیٹ فراہم کیے جاتے ہیں۔

Q2: سنکنرن تحفظ کیسے لاگو ہوتا ہے؟

A2: سطحوں کو Sa 2.5 پر شاٹ کیا جاتا ہے، پھر زنک سے بھرپور پرائمر، epoxy انٹرمیڈیٹ، اور پولی یوریتھین فنش کے سمندری نظام کے ساتھ لیپت کیا جاتا ہے، یا چھوٹے اجزاء کے لیے ISO 1461 پر ہاٹ ڈِپ گالوانائز کیا جاتا ہے۔ سسٹم کی کل موٹائی عام طور پر 240 μm سے زیادہ ہوتی ہے۔

Q3: کیا آپ طبقاتی معاشرے کی ضروریات کو پورا کر سکتے ہیں؟

A3: ہمارا من گھڑت اور QC نظام DNV، ABS، اور CCS پریکٹس کے ساتھ منسلک ہے، اور ہم آپ کے پروجیکٹ کے مطابق ویلڈنگ اور NDT کی ضروریات کے مطابق کام کرتے ہیں۔ فریق ثالث کا سروے کسی بھی مرحلے پر خوش آئند ہے۔

Q4: آف شور اجزاء کے لیے آپ کی ترسیل کی گنجائش کیا ہے؟

A4: ہماری چنگ ڈاؤ فیکٹری میں تیرتے ہوئے آف شور ونڈ ٹربائنز کے لیے پلیٹ فارم تیار کیے جاتے ہیں، جس کی سالانہ پروسیسنگ کی گنجائش 20,000 ٹن اسٹیل پرزوں سے زیادہ ہوتی ہے، اور چنگ ڈاؤ پورٹ سے 36 کلومیٹر کے فاصلے پر واقع ہے، اس لیے سمندر کے ذریعے بڑے آف شور بیچز موثر طریقے سے بھیجے جاتے ہیں۔

Q5: کیا آپ انسٹالیشن سپورٹ فراہم کرتے ہیں؟

A5: ہم اسمبلی ڈرائنگ، لفٹنگ پلان، اور ویلڈ نقشے فراہم کرتے ہیں، اور ہمارے انجینئرز ضرورت کے مطابق ریموٹ گائیڈنس یا سائٹ پر نگرانی کے ذریعے آف شور اسمبلی کو سپورٹ کرتے ہیں۔
